quarta-feira, 13 de dezembro de 2017
CEM: Simpósio internacional 2018
2018 IEEE Symposium on EMC, SI & PI
July 30-August 3
Long Beach, California
Ray Adams, r.k.adams@ieee.org
https://www.aconf.org/conf_92576.html
July 30-August 3
Long Beach, California
Ray Adams, r.k.adams@ieee.org
https://www.aconf.org/conf_92576.html
terça-feira, 5 de dezembro de 2017
COMPATIBILIDADE ELETROMAGNETICA
NESTE NATAL PRESENTEIE COM O LIVRO:
"INTRODUÇÃO A COMPATIBILIDADE ELETROMAGNÉTICA"👈
😃 Em papel e eBook
amazon.com
sexta-feira, 17 de novembro de 2017
PROMOÇÃO DE LIVROS AMAZON
TÉCNICAS DE ATERRAMENTO
Black Friday deal is almost here and your book(s) will be part of a special selection of eBooks on Amazon.com.br.
The deal for your book “Técnicas de Aterramento” will start on November 19th and last until November 27th 11:59PM 2017.
The price will go from R$24.99 to R$ 2.5.
https://www.amazon.com/T%C3%A9cnicas-Aterramento-Portuguese-Marcos-Mattos-ebook/dp/B00Q00UWQQ/ref=sr_1_1_twi_kin_2?s=books&ie=UTF8&qid=1510951472&sr=1-1&keywords=t%C3%A9cnicas+de+aterramento
https://www.amazon.com/T%C3%A9cnicas-Aterramento-Portuguese-Marcos-Mattos/dp/1535554509/ref=sr_1_1_twi_pap_1?s=books&ie=UTF8&qid=1510951472&sr=1-1&keywords=t%C3%A9cnicas+de+aterramento&dpID=41hT%252BGMvzQL&preST=_SY344_BO1,204,203,200_QL70_&dpSrc=srch
----------------------------------------------------------
INTRODUÇÃO A COMPATIBILIDADE ELETROMAGNÉTICA
Black Friday deal is almost here and your book(s) will be part of a special selection of eBooks on Amazon.com.br.
The deal for your book “Introdução a Compatibilidade Eletromagnética” (B01IFGF0AK) will start on November 19th and last until November 27th 11:59PM 2017.
The price will go from R$24.99 to R$2.5.
https://www.amazon.com/Introdu%C3%A7%C3%A3o-Compatibilidade-Eletromagn%C3%A9tica-Portuguese-Marcos-ebook/dp/B01IFGF0AK/ref=sr_1_1_twi_kin_2?s=books&ie=UTF8&qid=1510951551&sr=1-1&keywords=introdu%C3%A7%C3%A3o+a+compatibilidade+eletromagn%C3%A9tica
Paperback
https://www.amazon.com/Introdu%C3%A7%C3%A3o-Compatibilidade-Eletromagn%C3%A9tica-Portuguese-Marcos/dp/1536974854/ref=sr_1_1_twi_pap_1?s=books&ie=UTF8&qid=1510951551&sr=1-1&keywords=introdu%C3%A7%C3%A3o+a+compatibilidade+eletromagn%C3%A9tica&dpID=419tPn6nWOL&preST=_SY291_BO1,204,203,200_QL40_&dpSrc=srch
TecEletrica: SPDA
TecEletrica

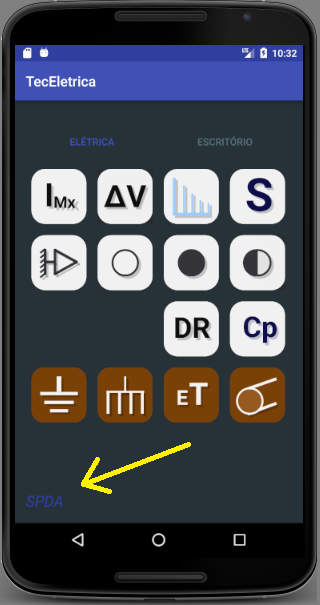

- Clicando em SPDA no TecEletrica (aplicativo Android Gratuito) abre o mapa do Brasil com a Densidade de Descargas Atmosféricas para a terra (Ng).
quinta-feira, 16 de novembro de 2017
IE: Seção do condutor - vários circuitos III
- Exemplo de aplicação:
- Supor um conduíte com dois circuitos, um com 10mm² e outro de 2,5 mm². Esses circuito não são semelhantes e a capacidade de condução fica reduzida de 30% em cada circuito.
Lei-a mais sobre circuito elétricos próximos em:
Eletromag Aplicado (EMA)
http://spdaterra.blogspot.com.br/p/eletromag-aplicado.html
Efeito da proximidade
http://spdaterra.blogspot.com.br/2015/07/efeito-da-proximidade.html
Força de Lorentz
Lei-a mais sobre circuito elétricos próximos em:
Eletromag Aplicado (EMA)
http://spdaterra.blogspot.com.br/p/eletromag-aplicado.html
Efeito da proximidade
http://spdaterra.blogspot.com.br/2015/07/efeito-da-proximidade.html
Força de Lorentz
terça-feira, 14 de novembro de 2017
Escritório: BDI - Despesas e ganhos
- BDI é uma sigla muito utilizada pelos administradores que significa Benefícios e Despesas Indiretas.
- As Despesas Indiretas são as despesas comuns a todos os serviços que o eletricista faz. Por exemplo: gasolina e celular.
- Para contabilizar as Despesas Indiretas é trabalhoso e aborrecido. O TecEletrica faz isso de forma prática e fácil, deixando sempre a mão.
- Os Benefícios, ou ganhos se preferir, também são trabalhosos, tomam tempo e aborrecidos de serem calculados. O TecEletrica faz isso de forma prática e fácil.
- Com o BDI você pode calcular o custo mínimo da sua hora de trabalho. Isso vai te facilitar no momento de fazer orçamentos.
- Entra com os dados uma única vez, depois é só atualizar quando houver mudança.
CV e HP - 3
- CV - cavalo-vapor - é utilizado nos países não de língua inglesa (Brasil, Alemanha etc.).
- HP - horsepower - é utilizado nos países de língua inglesa.
- HP - horsepower - é utilizado nos países de língua inglesa.
CV e HP - 2
- A relação adotada pelas normas para CV ou para HP é a que deve ser utilizada quando da aplicação de uma norma técnica da ABNT ou da IEC.
CV e HP - 1
- Existem duas relações entre CV e W, e duas relações entre HP e W.
- Uma relação é a normalizada e a outra é a real.
- A normalizada diz que:
1 CV = 736 W
1 HP = 746 W
- A real diz que:
1 CV = 735,4987 W
1 HP = 745,6999 W
- Uma relação é a normalizada e a outra é a real.
- A normalizada diz que:
1 CV = 736 W
1 HP = 746 W
- A real diz que:
1 CV = 735,4987 W
1 HP = 745,6999 W
CV = cavalo-vapor
HP = horse-power
segunda-feira, 13 de novembro de 2017
TecEletrica - já está no Google Play
- Inicia-se uma seção com SPDA.
- Pode-se calcular as suas despesas e seus benefícios indiretos = BDI (gastos com o seu escritório, oficina etc.)
- Acesso ao blog: spdaterra.blogspot.com
IE: Seção do condutor - vários circuitos II
- Os agrupamentos de condutores podem ser de dois tipos: semelhantes e não-semelhantes.
- A NBR 5410 explica:
"6.2.5.5.5 ...
São considerados condutores “semelhantes” aqueles cujas capacidades de condução de corrente baseiam-se na mesma temperatura máxima para serviço contínuo e cujas seções nominais estão contidas no intervalo de três seções normalizadas sucessivas.
Quando os condutores de um grupo não preencherem essa condição, os fatores de agrupamento aplicáveis devem ser obtidos recorrendo-se a qualquer das duas alternativas seguintes:"
- Quando diz-se um agrupamento de condutores não-semelhantes é porque não satisfaz a condição de serem semelhantes conforme a norma.
Lei-a mais sobre circuito elétricos próximos em:
Eletromag Aplicado (EMA)
http://spdaterra.blogspot.com.br/p/eletromag-aplicado.html
Efeito da proximidade
http://spdaterra.blogspot.com.br/2015/07/efeito-da-proximidade.html
Força de Lorentz
Lei-a mais sobre circuito elétricos próximos em:
Eletromag Aplicado (EMA)
http://spdaterra.blogspot.com.br/p/eletromag-aplicado.html
Efeito da proximidade
http://spdaterra.blogspot.com.br/2015/07/efeito-da-proximidade.html
Força de Lorentz
IE: Queda de tensão - NBR 5410
- A norma NBR5410 estabelece que:
"6.2.7.2 Em nenhum caso a queda de tensão nos circuitos terminais pode ser superior a 4%."
IE: Seção do condutor - vários circuitos I
- A seção reta do condutor depende de vários parâmetros entre os quais a temperatura ambiente e o tipo de eletroduto.
- Um parâmetro para se calcular a seção do condutor (bitola do condutor) é o agrupamento. Se o circuito que está tendo a seção calculada for compartilhar o eletroduto com outros circuitos então a capacidade de condução de corrente elétrica vai ficar reduzida.
- É isso ai, os circuitos que dividem um mesmo conduíte ficam com a capacidade de condução de corrente reduzida.
- A norma NBR 5410 prevê esta situação.
Lei-a mais sobre circuito elétricos próximos em:
Eletromag Aplicado (EMA)
http://spdaterra.blogspot.com.br/p/eletromag-aplicado.html
Efeito da proximidade
http://spdaterra.blogspot.com.br/2015/07/efeito-da-proximidade.html
Força de Lorentz
Lei-a mais sobre circuito elétricos próximos em:
Eletromag Aplicado (EMA)
http://spdaterra.blogspot.com.br/p/eletromag-aplicado.html
Efeito da proximidade
http://spdaterra.blogspot.com.br/2015/07/efeito-da-proximidade.html
Força de Lorentz
sexta-feira, 10 de novembro de 2017
IE: Disjuntor e equipamento
- Para proteger o equipamento o disjuntor deve estar próximo à esse. Esse disjuntor é a critério do projetista.
- Além do disjuntor para proteção do equipamento tem que ter um disjuntor no quadro para proteção do cabo que alimenta esse equipamento. Esse disjuntor que protege o circuito é mandatório segundo a NBR 5410.
IE: Dimensionamento de cabos II
- O trabalho de dimensionamento de cabos seguindo a norma NBR 5410 fica muito facilitado com o aplicativo android gratuito TecEletrica.
- Poupe o seu tempo e faça um bom trabalho !
IE: Dimensionamento de cabos II
- Para dimensionar um cabo elétrico é necessário conhecer vários itens do circuito e do ambiente em que se encontra.
- NÃO é somente conhecer a potencia da carga!
- É preciso conhecer a temperatura ambiente por onde o cabo vai passar, o tipo de eletroduto (conduíte, aéreo, eletrocalhas etc.) além da queda de tensão ao longo do cabo (máximo 4%, consultar a norma pertinente).
- Para baixa tensão a norma pertinente é a NBR5410.
Tensão de fase
- A tensão de fase é sempre a tensão na bobina do transformador trifásico, seja ele ligado em Y ou ligado em delta.
segunda-feira, 25 de setembro de 2017
Eletromagnetismo: A base da engenharia elétrica
- Uma vídeo aula para ser assistida - eletromagnetismo - vários vídeos.
- Veja que campo magnético nada mais é do que o efeito relativístico do campo elétrico.
https://www.youtube.com/watch?v=YTCXXG8Bpks&index=1&list=PLTfVNfKTnJq2L9dVzkSvlZ2X4AmHZvfFh
IE: Vídeos na internet
- Existem vídeos disponíveis na internet sobre instalações elétricas em baixa tensão que prestam um desserviço.
- Atenção com esses vídeos.
- Há vídeos de eletricidade na internet que têm erros conceituais graves. Atenção com esses também.
quarta-feira, 9 de agosto de 2017
IE: Para que projeto?
- É
fundamental planejar antes de fazer uma instalação elétrica. Por
essa razão o projeto é indispensável. Pensar que é perda de tempo
vai levar o engenheiro elétrico ou o técnico a perderem tempo
fazendo e refazendo a instalação. O serviço fica mais caro, e o
seu cartão de visita se perde.
-
Quando há planejamento todos, digo todos, os componentes de um
circuito terminal são compatíveis – desde o disjuntor até as
tomadas.
- O
profissional de elétrica nunca deixa de lado a norma técnica e os
fundamentos para levantar uma questão. Sempre o profissional levanta
e fornece aos dados completos de um circuito: distância entre tomada
e disjuntor, potência nas tomadas, temperatura ambiente, tipo de
eletroduto, material do condutor, temperatura suportada pelo material
isolante e o mais que a norma exige. Se não for assim… para que
norma técnica, comissões para fazer norma técnica, cursos
técnicos, faculdades de engenharia e tudo mais?
-
Como ficaria um carro popular com uma das rodas sendo de caminhão,
tendo freio de trator e buzina de trem? Debate interessante, pergunta
que não quer calar.
terça-feira, 8 de agosto de 2017
IE: Esquema de aterramento e DR
- NÃO existe esquema de aterramento que dispensa o uso de DR - dispositivo de corrente-residual.
- Existem esquemas de aterramento em que não é possível fazer uso de DR.
- Se os equipamentos estão aterrados no neutro o DR não vai atuar, simples assim. Esse é o caso do sistema com o condutor PEN.
sexta-feira, 4 de agosto de 2017
IE: Quadro elétrico - expansão futura II
A norma de instalações elétricas em baixa tensão diz:
Nos
quadros de distribuição, deve ser previsto espaço de reserva para
ampliações futuras, com base
no número de circuitos com que o quadro for efetivamente equipado.
Quadro de distribuição com N circuitos, N≤06, deve ter 02 circuitos de reserva.
Quadro de distribuição com N circuitos, 07≤N≤12, deve ter 03 circuitos de reserva;
Quadro de distribuição com N circuitos, 13≤N≤30, deve ter 04 circuitos de reserva;
Quadro de distribuição com N circuitos, N>30, deve ter 0,15N circuitos de reserva.
IE: Quadro de Distribuição - expansão futura I
A norma de instalações elétricas em baixa tensão diz:
"Na divisão da instalação devem ser consideradas também as necessidades futuras.
As ampliações previsíveis devem se refletir não só na potência de alimentação, mas também na taxa de ocupação dos condutos e dos quadros de distribuição."
As ampliações previsíveis devem se refletir não só na potência de alimentação, mas também na taxa de ocupação dos condutos e dos quadros de distribuição."
IE: Identificação dos circuitos terminais
As
indicações de circuitos elétricos e de condutores devem ser
aplicadas fisicamente nos componentes das instalações; segundo a NR 10.
IE: Aterramento
Com
relação ao aterramento elétrico em instalações elétricas em
baixa tensão não se deve:
A)
Ter barramento de equipotencialização em cada quadro de
distribuição.
B)
Colocar um condutor terra por circuito.
C)
Ter um aterramento exclusivo para computadores. <<<
D)
Interligar o terra do neutro ao terra de proteção (PE)
E)
Dimensionar o condutor terra e acordo com o circuito terminal a que
pertence.
Comentário:
Não é a alternativa A, todo quadro de distribuição deve ter seu
BEP, a norma exige.
Não
é a alternativa B, cada circuito deve ter o seu condutor terra, o
condutor terra não deve ser compartilhado.
É
a alternativa C, um aterramento exclusivo para computadores pode
levar a um desbalanceamento de tensão entre os terras em casos como
de curto-circuito ou de descarga atmosférica, essas ocorrências
colocariam uma tensão indesejada no computador. A solução é
equipotencializar.
Não
é a alternativa D, o BEP e o barramento do neutro devem ser
aterrados no mesmo eletrodo de terra, devem ser equipotencializados.
Não
é a alternativa E, o condutor terra deve ter seção de acordo com a
corrente no circuito que serve.
IE: Proteção -> DR
Com
relação aos dispositivos diferencial-residual de alta sensibilidade
não é obrigatório em qualquer dos esquemas de aterramento
especificados na NBR 5410 nos seguintes casos:
A)
em circuitos que alimentem tomadas de corrente situadas em áreas
externas à edificação.
B)
em quartos de dormir de crianças e bebês. <<<
C)
em circuitos externos tendo como fonte geradores independentes das
fontes que alimentam os circuitos internos à instalação.
D)
em circuitos que alimentem tomadas internas possam alimentar
equipamentos no exterior.
E)
em áreas internas molhadas em uso normal.
Comentário:
Não é a alternativa A, a norma obriga o uso do DR em circuitos de
tomadas externas.
É
a alternativa B, embora pareça lógico a norma não obriga a
utilização de DR em dormitórios de crianças e bebês.
Não
é a alternativa C, como na letra A o circuito é externo.
Não
é a alternativa D, se a tomada é interna a instalação mais vai
fornecer energia para um equipamento externo então voltamos ao caso
da letra A. Ligar o cortador de grama na tomada interna da sala só
se essa tomada da sala tiver DR.
Não
é a letra E, a norma também exige isso, se o piso ficar molhado
então DR.
IE: Fontes distintas
Com
relação a instalações elétricas em baixa tensão alimentadas por
duas fontes de alimentação distintas, não se deve:
A)
Fazer circuitos distintos se a instalação for alimentada pela rede
pública e por um gerador local.
B)
Ter um aterramento em comum para as duas fontes de alimentação.
C)
Para melhorar a segurança e garantir um fornecimento de energia mais
constante juntar as duas fases r, juntar as duas fases s e as duas
fases t dos dois circuitos no quadro de entrada de energia da
instalação se a instalação for alimentada por duas fontes
distintas da mesma concessionária. <<<
D)
Ter neutros distintos para cada fonte de alimentação.
E)
Ter disjuntores específicos para cada fonte de alimentação se de
concessionárias diferentes.
Comentário:
Alternativa A errada, os circuitos ligados a rede pública devem ser
diferentes dos circuitos ligados a um gerador.
Alternativa
B errada, com o conceito de equipotencialização deve-se ter um
sistema de terra comum para toda a instalação, sempre que possível.
Alternativa
C certa, fontes distintas sempre devem ter os seus próprios
circuitos, mesmo que estas fontes sejam da mesma concessionária de
energia. Pode haver deslocamento de fase entre as mesmas fases de
cada fonte, além de impedâncias diferentes em cada fonte.
Alternativa
D errada, cada fonte de alimentação tem que ter o seu próprio
neutro, afinal o neutro faz parte do circuito de alimentação, é
por onde retorna a corrente.
Alternativa
E errada, como já dito os circuitos devem ser separados para cada
fonte, o que inclui os disjuntores.
Proteção em IE
Com relação a proteção são três pontos de destaque.
PROTEÇÃO:
- Medidas de proteção individual;
- Medidas de proteção coletiva;
- Proteção contra Incêndio e Explosão;
Para
começar a proteção tem que atingir a todos que trabalham nas áreas
que estão relacionadas com a instalação elétrica, é a chamada
proteção coletiva.
Não
sendo possível a proteção coletiva então, é claro, vem a
proteção do indivíduo.
Segurança em IE: Trabalhos
Com relação às ações na Instalação Elétrica devemos nos ater as condições listadas abaixo.
TRABALHOS:
- Alta-tensão;
- Procedimentos;
- Qualificação;
- Habilitação;
- Capacitação;
- Autorização.
A
pessoa que for trabalhar em uma instalação elétrica tem que ser
obrigatoriamente qualificado, ou seja, tem que ter cursado um
curso em instalações elétricas reconhecido oficialmente pelo
governo.
Além
de ser qualificado a pessoa precisa ser registrada no concelho da
profissão, isto é, deve ser registrada no CREA; agora então essa
pessoa estará habilitada a trabalhar em uma instalação
elétrica.
Em
uma empresa a pessoa habilitada para trabalhar em uma instalação
elétrica ainda tem que ser capacitada, isto é, tem que ter
passada por um treinamento interno na empresa. Esse treinamento só
vale para esta empresa.
Por
fim para trabalhar efetivamente – por as mãos na massa – ainda
tem que estar autorizado. Detalhe: para ser autorizado tem que
passar por treinamento de quarenta horas sobre segurança em
instalações elétricas.
Você
faz instalação elétrica residencial? Está qualificado? E
habilitado?
Procedimentos de segurança em Instalações Elétricas
Deve-se
ater as condições de segurança nas diversas fases e estados de uma
instalação elétrica; e todas devidamente sinalizadas.
SEGURANÇA:
- Projetos;
- Construção, Montagem, Operação e Manutenção;
- Instalações elétricas Desenergizadas;
- Instalações elétricas Energizadas;
- Sinalização.
segunda-feira, 31 de julho de 2017
IE: Requisitos para a instalação elétrica em baixa tensão
A
divisão de uma instalação elétrica em baixa tensão, de acordo
com a NBR5410 (segue
a IEC 60364), não precisa levar em
consideração os seguintes itens, exceto um:
A)
Economizar ao máximo na bitola dos fios, se tem tensão está de
acordo, é importante poupar o meio ambiente;
B)
As áreas de produção e de manutenção devem compartilhar os
mesmos circuitos para resguardar os circuitos as áreas de escritório
e de alimentação;
C)
A divisão deve ser feita a partir dos disjuntores que atendem a mais
de um circuito desde que a corrente de abertura do disjuntor seja
suficiente;
D)
Devem ser criados circuitos que possibilitem a conservação de
energia; <<<
E)
Para otimizar a instalação espaços de demonstração, salas de
reunião e recintos de lazer devem compartilhar o mesmo circuito.
Comentário:
A alternativa A está errada, embora muito comum instalarem
condutores que apenas por terem tensão na extremidade; a bitola do
condutor é calculada pela potência da carga, fator de potência da
carga, temperatura ambiente, tipo de eletrovia etc.
A
alternativa B está errada, as áreas devem estar em circuitos
separados.
A
alternativa C está errada, os disjuntores deve atender a apenas um
circuito.
A
alternativa D está certa, a perda ôhmica vai contra a conservação
de energia, a seção do condutor deve estar corretamente calculada.
A
alternativa E está errada já que cada um dos ambientes citado deve
ter, pelo menos, um circuito.
IE: Características da fonte - baixa tensão
Pela
NBR 5410 (segue
a IEC 60364) devem ser determinadas as
seguintes características da fonte de energia, exceto uma:
A)
Valor da tensão nominal;
B)
Natureza da corrente e da frequência;
C)
Possibilidade de atender a demanda de potência da instalação;
D)
Corrente de curto-circuito presumida;
E)
Harmônicas de tensão e de corrente. <<<
Comentário:
As alternativas A, B, C e D são exigências da norma, estão
erradas. A alternativa certa é a E, uma vez que, embora seja
necessário em alguns circuitos, não é uma exigência da norma.
IE: Pontos de tomadas
Na
NBR 5410 (segue
a IEC 60364), com relação a pontos de
tomadas está errado:
A)
Os pontos de tomada de uso específico devem ser distantes no máximo
a 1,5 m do ponto previsto do equipamento a ser alimentado.
B)
Em salas de manutenção e salas de equipamentos devem ser previsto
no mínimo duas tomadas de uso geral. <<<
C)
A potência da tomada tem como base a tensão e a corrente de projeto
do respectivo circuito terminal.
D)
Em casas de máquinas os circuitos terminais devem ter no mínimo 1
kVA.
E)
Os pontos de tomadas destinados a mais de um equipamento devem ser
providos com a quantidade adequada de tomadas.
Comentário:
A alternativa A está errada pois as tomadas de uso específico têm
que estarem a no máximo a 1,5 m do uso previsto do equipamento a ser
alimentado.
A
alternativa B está certa, essa é uma exigência da norma.
A
alternativa C esta errada pois a exigência é de apenas uma tomada
de uso geral.
A
alternativa D está errada pois essa é uma exigência da norma.
A
alternativa E está errada, essa exigência da norma é para se
evitar o uso de Benjamin.
IE: Efeitos elétricos danosos
Segundo
a NBR 5410 (segue a IEC 60364), na seleção de componentes, visando evitar efeitos
elétricos danosos, para uma instalação elétrica em baixa tensão
não é necessário considerar:
A)
As componentes harmônicas nas fases;
B)
As componentes harmônicas no neutro;
C)
O desequilíbrio de fases;
D)
Fator de potência harmônico;
E)
As componentes harmônicas no terra; <<<
Comentário:
Como sabemos as componentes harmônicas estão presentes nas
instalações elétricas com cargas eletrônicas, motores etc., por
isso, é fundamental conhecer as harmônicas nos condutores fases
para que possam serem dimensionados adequadamente, logo as
alternativas A, B e C são necessárias. A alternativa C também é
necessária porque com o desequilíbrio de fases flui no neutro uma
corrente diferente de zero. Resta, então, a alternativa E como a
certa, pois é desnecessário conhecer as componentes harmônicas no
condutor terra segundo a NBR5410.
IE: Características de uma instalação elétrica em BT
Qual
característica não precisa ser determinada para uma instalação
elétrica em baixa tensão, segundo a NBR5410 (essa norma segue a IEC 60364) ?
A)
Divisão da instalação.
B)
Utilização prevista e demanda.
C)
Alimentações disponíveis.
D)
Influências externas às quais a instalação for submetida.
E)
Dimensão dos cabos para-raios. <<<
Comentário:
A dimensão dos cabos para-raios é exigida somente na norma NBR5419.
sexta-feira, 19 de maio de 2017
IE: Paralelo & Simbologia IEC
- Projeto (esquema)
de ligação paralelo utilizando a simbologia IEC 60617, a norma
brasileira NBR 5444 está cancelada.
- A regulamentação
brasileira diz que na ausência de norma brasileira é utilizada a
norma equivalente IEC.
- A Figura a seguir
mostra um ponto de luz e duas tomadas formando uma ligação
paralelo, segundo a simbologia IEC.
quinta-feira, 18 de maio de 2017
IE: Simbologia IEC 60617
Não existe mais a representação do condutor de retorno. A NBR 5444 está cancelada e a norma substituta é a IEC 60617, esta norma não tem representação para condutor de retorno.
A representação agora é apenas de uma linha elétrica, que vai do interruptor até a lâmpada, e do interruptor para o quadro.
quinta-feira, 4 de maio de 2017
IE: Várias múltiplas escolhas 2
Considerando
os requisitos mínimos da NBR 5410 relativos a tomadas, não é
permitida a instalação de tomada acima da bancada da pia da
cozinha.
A)
Certo
B)
Errado <<<
Em uma instalação elétrica, é necessário acionar um conjunto de lâmpadas, as quais estão distribuídas ao longo de um corredor, através de 7 interruptores. Todos os interruptores devem ser capazes de ligar e desligar as lâmpadas simultaneamente a qualquer instante, independentemente dos demais interruptores. Para realizar o projeto dessa instalação, estão disponíveis os interruptores dos tipos simples, paralelo (three-way) e intermediário (four-way). Quantos interruptores de cada tipo serão necessários para realizar a instalação da forma desejada?
A) 7 simples
B) 2 simples e 5 paralelos
C) 1 simples, 1 intermediário e 5 paralelos
D) 2 paralelos e 5 intermediários <<<
E) 2 intermediários e 5 paralelos
A) 7 simples
B) 2 simples e 5 paralelos
C) 1 simples, 1 intermediário e 5 paralelos
D) 2 paralelos e 5 intermediários <<<
E) 2 intermediários e 5 paralelos
No
que se refere aos critérios para a autorização de profissionais
para atuar em serviços de eletricidade e à segurança em
instalações elétricas e serviços com eletricidade, julgue os
próximos itens. Há impedimento de profissional realizar,
individualmente, serviços em instalação elétrica de alta-tensão
energizada, conforme estabelecido em norma específica.
Certo
<<<
Errado
No
que se refere aos critérios para a autorização de profissionais
para atuar em serviços de eletricidade e à segurança em
instalações elétricas e serviços com eletricidade, julgue os
próximos itens. Entre os requisitos para habilitação de
profissional para atuar em serviços de eletricidade incluem-se
qualificação prévia para serviços com eletricidade e inscrição
no competente registro de classe.
Certo
<<<
Errado
Uma
casa tem instalado: 2.800 VA de iluminação, 3.700 VA de tomadas de
uso geral e 14.200 W de tomadas de uso específico:
A
potência de demanda da instalação elétrica desta casa é superior
a 15 kVA.
C)
Certo <<<
E)
Errado
Considere
que uma carga trifásica equilibrada seja suprida por rede elétrica
cujo sistema de tensão é equilibrado, simétrico e com tensão de
linha igual a 100 V. Considere, ainda, que, durante determinado
período do dia, a carga consuma 24 kW, com fator de potência igual
a 0,8 indutivo. Com base nessas informações, julgue os itens que se
seguem. Caso, nessa instalação, o fator de potência seja elevado
para 0,88, independentemente de ser indutivo ou capacitivo, a relação
entre as potências aparentes, demandada na situação de pior fator
de potência e na de melhor fator de potência, será igual a 1,1.
C)
Certo
E)
Errado
Com
relação a projetos de instalações elétricas, julgue os itens que
se seguem. Caso uma instalação elétrica com carga de 150 kW
apresente fator de potência de 0,7 e se deseje corrigir esse fator
para 0,95, será necessária uma potência reativa capacitiva
inferior a 100 kVAr, considerando-se arccos(0,7) = 45,6°,
arccos(0,95) = 18,2°, tg(45,6°) = 1,02, tg(18,2°) = 0,32.
C)
Certo
E)
Errado <<<
Uma
instalação elétrica previu um circuito bifásico de 220 V com
carga instalada formada por três tomadas baixas de 100 VA cada e
três tomadas médias de 600 VA cada. Para efeito de dimensionamento
dos cabos da instalação pelo método da capacidade de condução de
corrente, a corrente de projeto é aproximadamente:
A)
16,4 A
B)
4,6 A
C)
9,5 A <<<
D)
12,8 A
E)
3,2 A
Considerando
algumas situações particulares, em determinado esquema de
aterramento, é obrigatório o uso de dispositivos DR de alta
sensibilidade como proteção adicional.
C)
Certo <<<
E)
Errado
Em
uma instalação industrial, foi conectado um banco de capacitores
com potência de 13,75 kVAr para compensação do fator de potência.
Nessa situação, o fator de potência é de 0,96.
A)
0,70
B)
0,76
C)
0,78
D)
0,80 <<<
E)
0,86
Em
instalações elétricas de baixa tensão, relé de impulso, dimmer e
minuteria são tipos de dispositivos de comando de
A)
bomba de água
B)
iluminação <<<
C)
motor de elevador
D)
trava elétrica
E)
detector de fumaça
O
aterramento é indispensável para as instalações elétricas. O
aterramento pode ser diferenciado quanto ao tipo de propósito ao
qual se destina.
Qual
tipo de aterramento é utilizado para garantir a equipotencialização
dos circuitos de sinal e a compatibilidade eletromagnética para o
desempenho correto, seguro e confiável dos equipamentos e da
instalação?
A)
Aterramento funcional <<<
B)
Aterramento combinado
C)
Aterramento de trabalho
D)
Aterramento de proteção
E)
Aterramento de estabilização
Assinar:
Postagens (Atom)
